Die "Grabentour"
zwischen Krummenhennersdorf und Reinsberg


Einer der schönsten, bequemsten, lehrreichsten und oft begangenen Wanderwege im Landkreis Freiberg ist die "Grabentour". Sie führt entlang des wildromantischen unteren Bobritzschtales von Krummenhennersdorf nach Reinsberg. Nur ein paar Kilometer lang, kann man sie bequem hin und zurück laufen und sein Auto zum Beispiel an der Wünschmann- Mühle in Krummenhennersdorf parken.

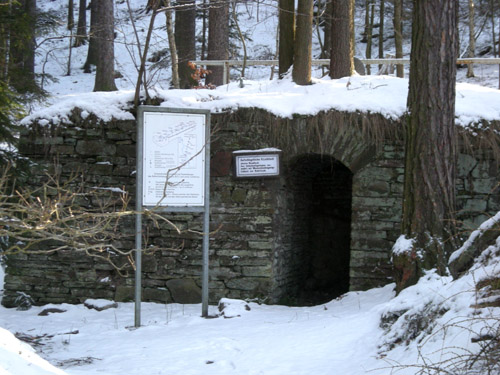

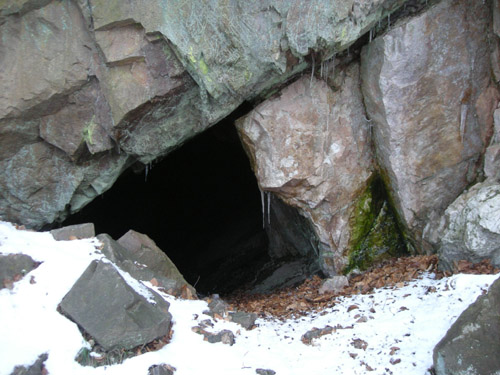

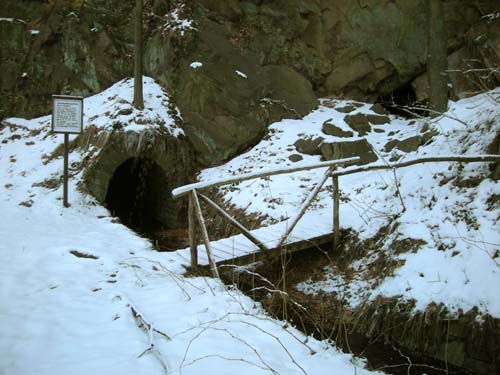

Die Grabentour verläuft aber nicht nur durch schöne Landschaft, sondern auch entlang eines Kunstgrabensystems, das 1844 bis 1846 unter Leitung von Obereinfahrer Ernst v. Warnsdorff, Obersteiger August Jobst und Maschinensteiger G. Beier angelegt wurde, um den Rothschönberger Stolln vorantreiben zu können. Eine Tafel an der Porzellanfelsenrösche erinnert an diese Ingenieure.

Entlang dieses Weges kann man auf engstem Raum und mit wenig Anstrengung viel über den technischen Aufwand lernen, der früher für einen erfolgreichen Bergbaubetrieb erforderlich war. Besonders faszinierend ist immer wieder, mit welchem Geschick unsere Vorfahren bereits zu ihrer Zeit mit einfachen Mitteln geniale Problemlösungen erreichten...

Aber der Reihe nach:

Der 13,9 km lange "fiskalische Teil" des Rothschönberger Stollns wurde bekanntlich 1844 bis 1877 auf Staatskosten errichtet, um den Freiberger Bergwerken die Wasserlösung zu erleichtern. Der Bau des Stollns erfolgte vom Mundloch im Triebischtal her, sowie von insgesamt acht Lichtlöchern und der Grube "Beihilfe" in Halsbrücke ausgehend im Gegenortbetrieb. Die Lage dieser acht Hilfsschächte - der Lichtlöcher - wurde relativ gleichmäßig entlang der Stollntrasse verteilt gewählt. Nur das 8. wurde relativ dicht zwischen die Beihilfe und das 7. Lichtloch gesetzt, da hier der seit Jahrhunderten abgebaute Halsbrücker Spat durchörtert werden mußte.

So kam das 6.Lichtloch zum Beispiel auf die Höhe zwischen Krummenhennersdorf und Halsbrücke zu liegen und bekam dort große Schwierigkeiten mit der Hebung des Grundwassers. Eine 18-PS-Dampfmaschine erwies sich als nicht ausreichend, erst 1866 wurde man mittels einer 120-PS-Dampfmaschine der zudringenden Grundwässer Herr. Denn bis zum Durchschlag des Stollns konnte das Wasser ja nicht abfließen, sondern mußte aus allen Schächten einzeln herausgepumpt werden !

Erheblich einfacher gestaltete sich der Antrieb von Pumpen und Fördermaschinen am 5.Lichtloch und nach Fertigstellung der Reinsberger Rösche auch am 4.Lichtloch:

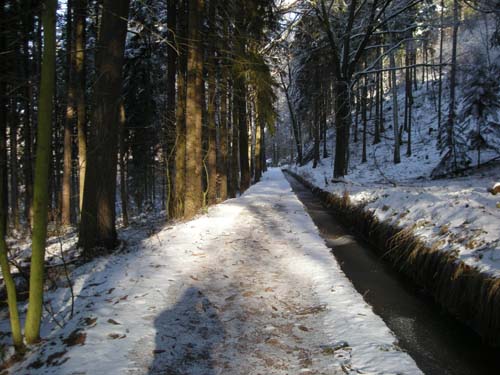

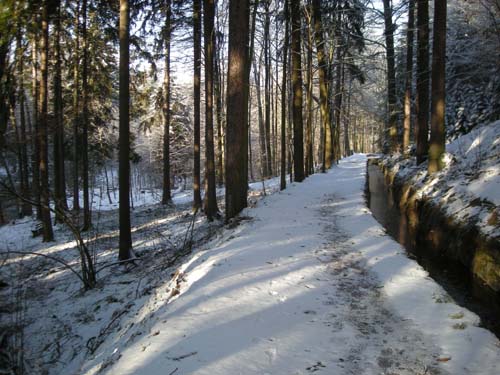

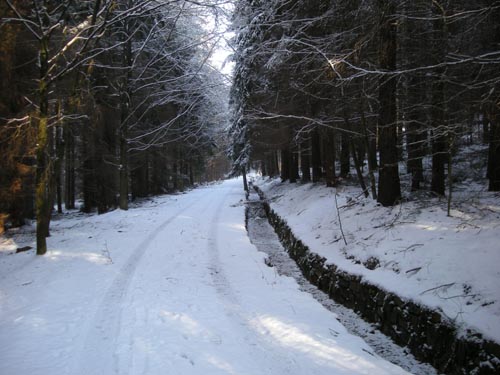

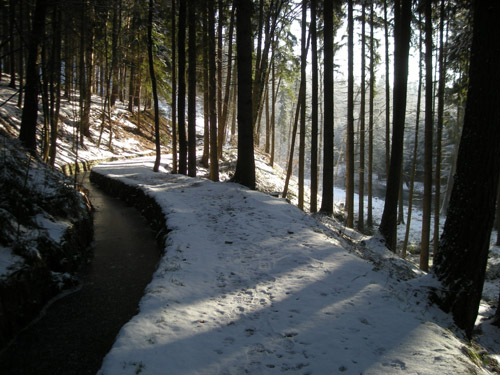

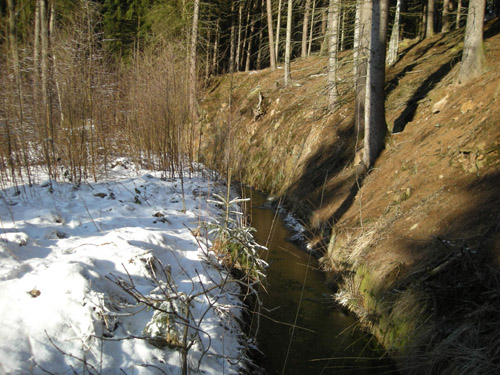

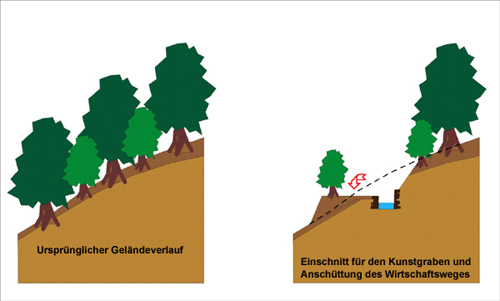

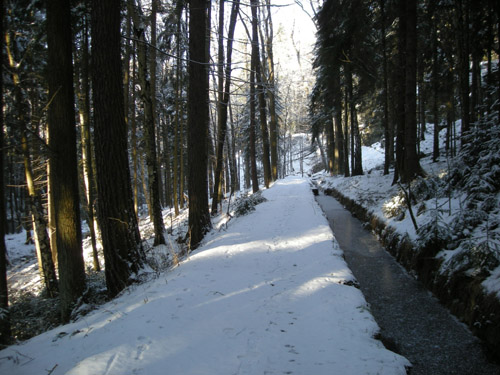

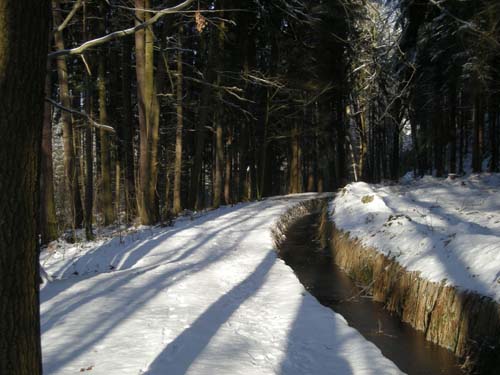

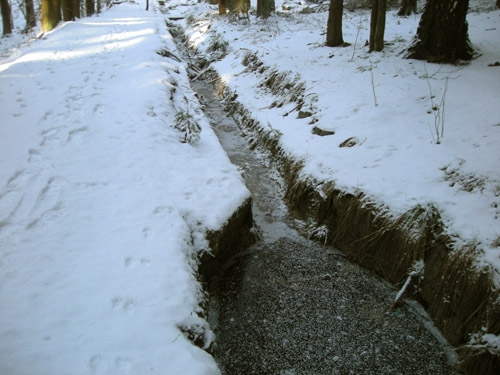

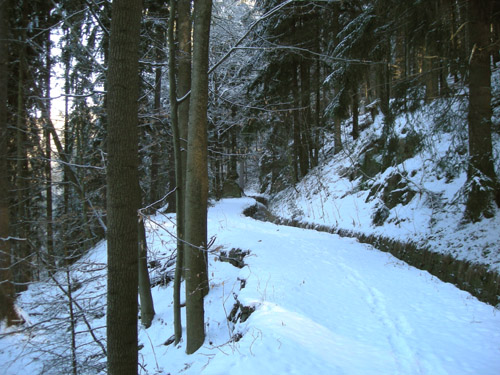

Unterhalb der Wünschmann-Mühle, die selbst auch Bobritzschwasser zum Antrieb der Mühlräder nutzt, wurde ein Kunstgraben aus der Bobritzsch abgezweigt und mit möglichst geringem Gefälle am Talhang entlang geführt. Je geringer das Gefälle, desto größer war der Höhenunterschied, über den man das Wasser dann nach einer gewissen Strecke am Schacht hinunterstürzen und seine Energie nutzen konnte.

Im 19. Jahrhundert war man so weit vorangekommen, daß man längst nicht mehr nur "einfache" Wasserräder einsetzte. Eine geradezu geniale Erfindung war die "Wassersäulen-Maschine" - besonders weil sie wesentlich weniger Platz beanspruchte und keine riesigen "Radstuben" untertage mehr nötig waren. Am 5.Lichtloch hingegen ließ der Oberkunstmeister F. W. Schwamkrug eine der nach ihm benannten Schwamkrug- Turbinen einbauen. Das waren von innen beaufschlagte Freistrahlturbinen, die einen höheren Wirkungsgrad besaßen und größere Fallhöhen besser ausnutzten.

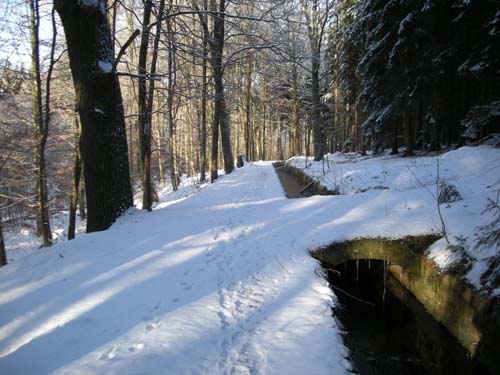

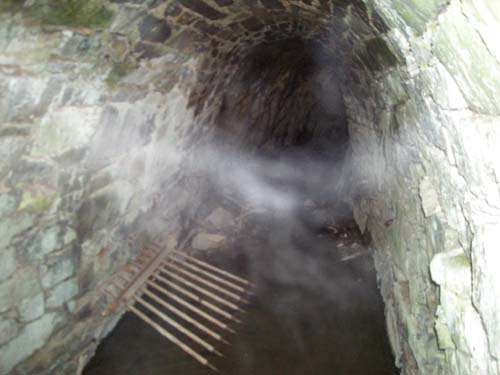

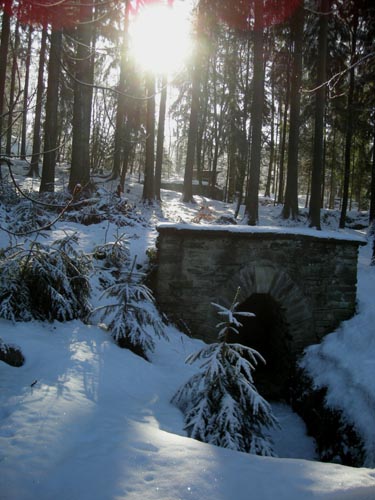

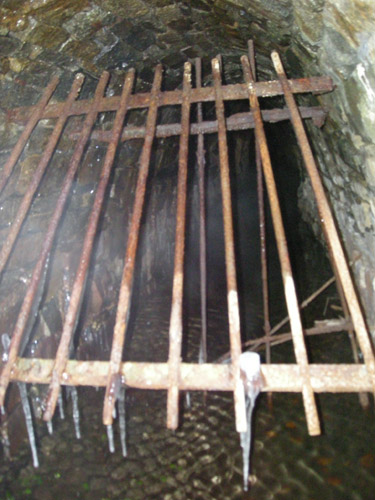

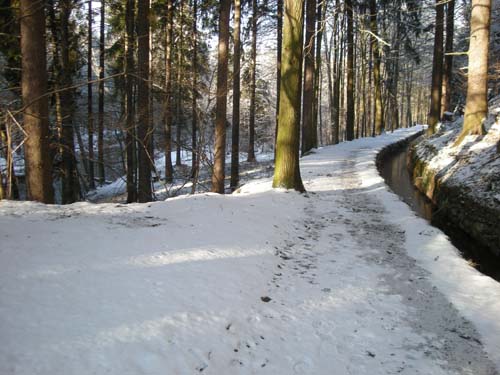

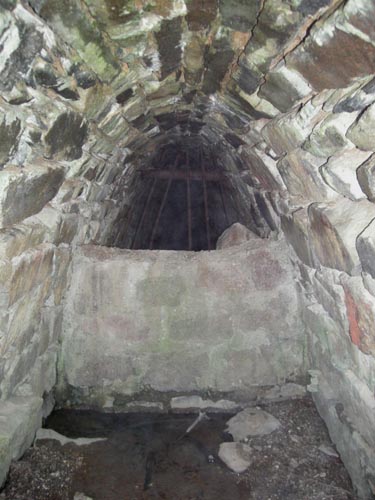

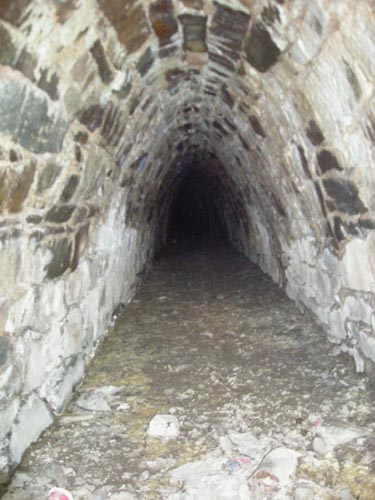

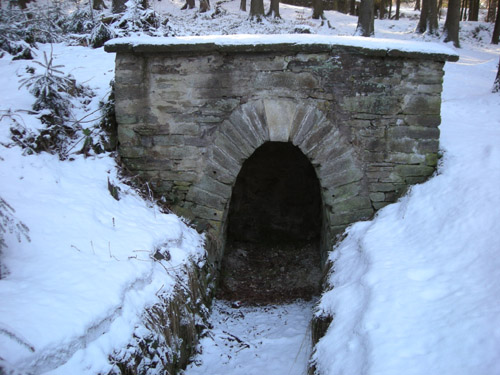

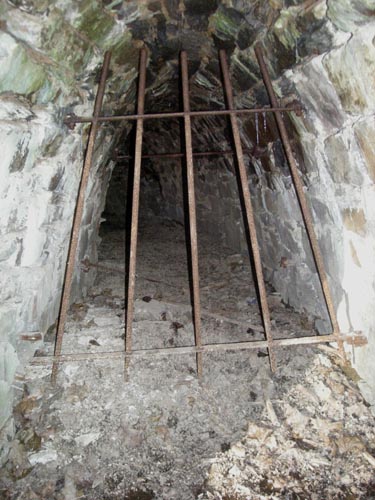

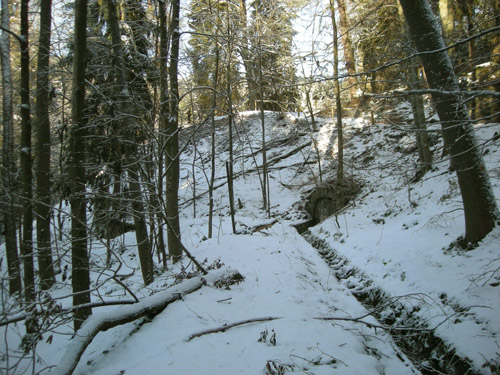

Das Gesamtsystem der bergmännischen Wasserbauten hier im Bobritzschtal umfaßt 1.652 m offene Gräben und fünf Röschen mit 1.905 m Gesamtlänge. Man überlege sich noch dazu, daß diese insgesamt sage und schreibe 3.557 m lange "Wasserleitung" ausschließlich während der 33 Jahre des Baus des Rothschönberger Stollns benötigt wurde !

Aber nun genug der Theorie. Wandern Sie einfach mal mit uns hier entlang. Besonders im zeitigen Frühjahr ist dieser Weg empfehlenswert: Weil die Natur im Tal aufblüht, aber auch, weil das Schmelzwasser des alten Schnees den Kunstgraben wieder mit Wasser füllt und ihn damit wesentlich attraktiver macht.

Die kleine Kartenskizze gibt eine Übersicht über den zurückzulegenden Weg.

Übersichtskarte Grabentour

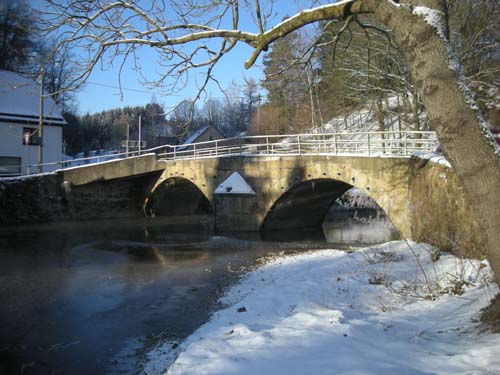

Die steinalte, zweibogige Brücke über die Bobritzsch in Krummenhennersdorf sollte man sich bei der Gelegenheit auch einmal anschauen.

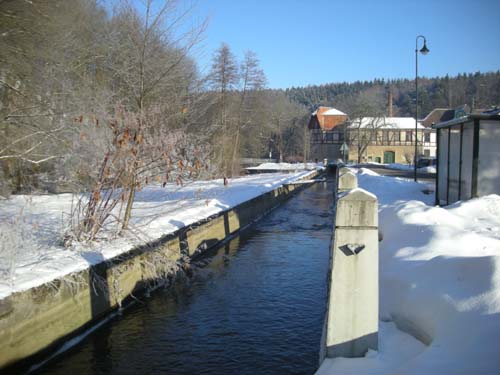

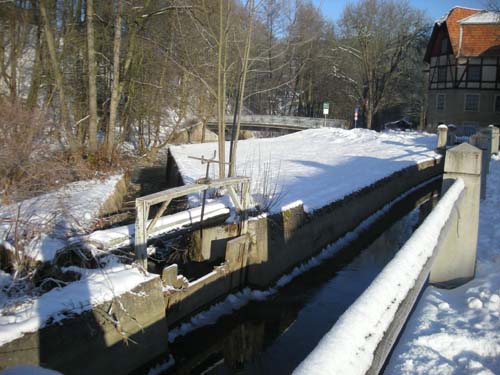

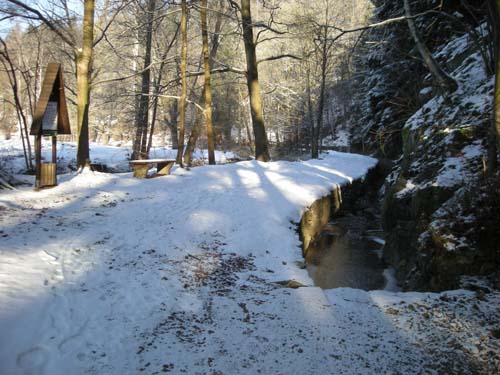

Wenige Meter hinter der Brücke wird der Aufschlaggraben der Wünschmann- Mühle aus der Bobritzsch abgezweigt.


Er hat die Dimension eines "modernen" Betriebsgrabens und treibt noch heute eine Turbine an. Die Mühle wurde bereits Ende des 12. Jh. erstmals erwähnt und ist auch einmal einen Besuch zum Mühlentag (jährlich Pfingstmontag) wert.

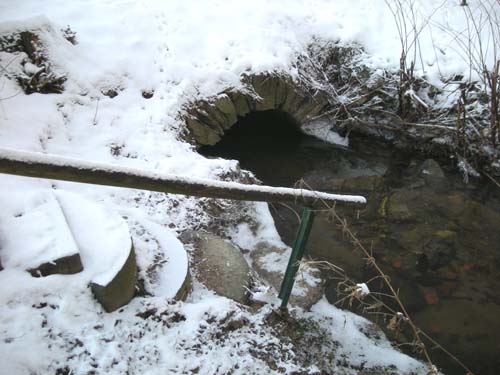

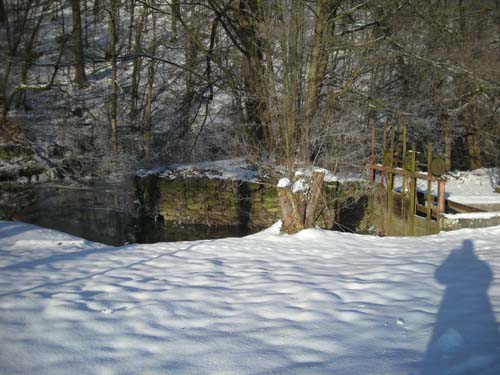

Kurz vor der Mühle gibt es noch einen alten Striegel, um nötigenfalls das Wasser einmal vorbei leiten zu können.


Dahinter kommt das Wasser mit kaum zwei Meter Höhenunterschied wieder heraus. Diese kleine Treppe hier wurde aus halbierten, alten Mühlsteinen aufgestapelt...

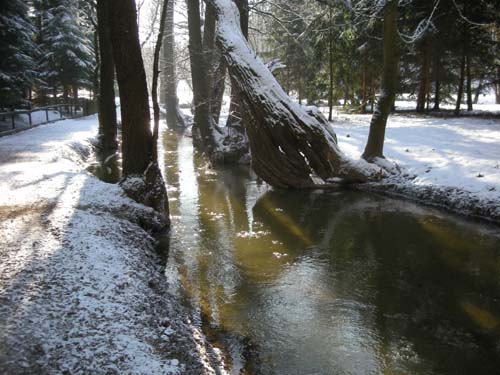

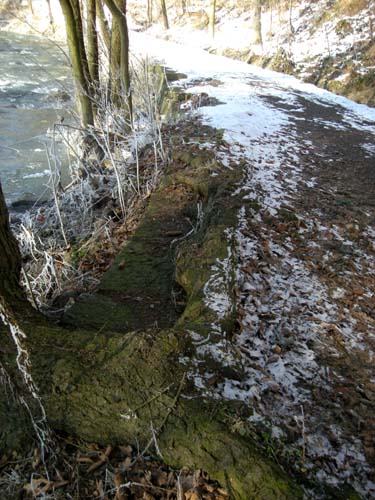

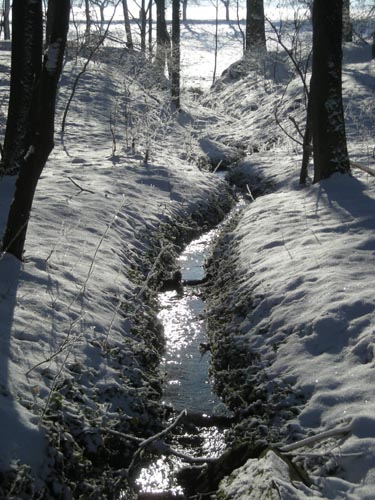

Der Abzugsgraben der Mühle führt noch einige Meter talwärts, damit in der nur flach geneigten Talsohle der Bobritzsch wenigstens diese Höhendifferenz zusammenkam.

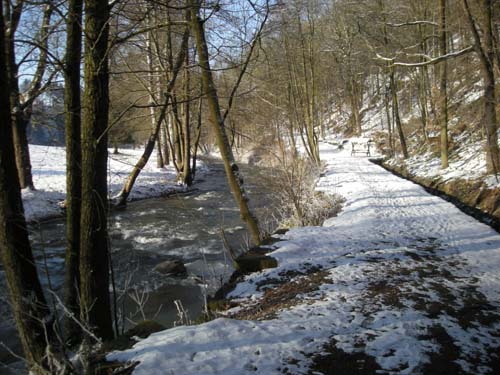

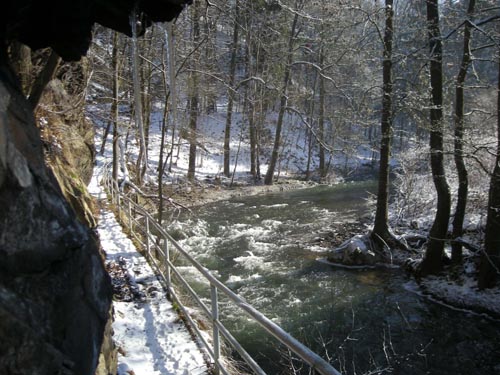

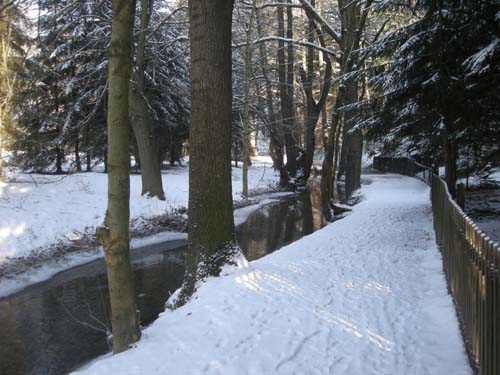

Auch an einem kalten Wintermorgen ist das wildromantische Bobritzschtal einen Spaziergang wert... Hier blicken wir am Abzugsgraben rückwärts zur Mühle.


Die Grabentour
4. Lichtloch

Das 5. Lichtloch auf dem Rothschönberger Stolln...

...ist uns ein paar zusätzliche Sätze wert:

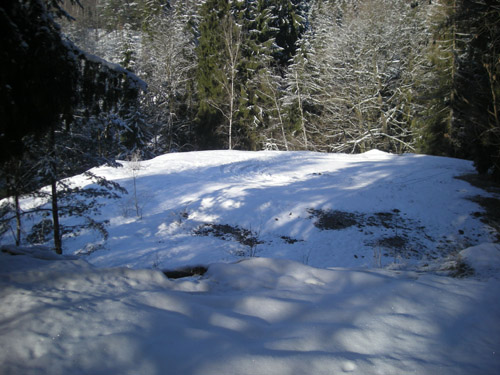

Das 5. Lichtloch wurde auf einem Höhenrücken in einer Bobritzschschleife angesetzt. Der Rothschönberger Stollen unterquert hier bereits zirka 94 m tief unter der Erde das Bobritzschtal. Weit abgelegen von allen größeren Orten und Verbindungsstraßen im engen und schlecht zugänglichen Bobritzschtal mußte man sich hier wieder einmal einiges einfallen lassen und besondere technische Lösungen finden.

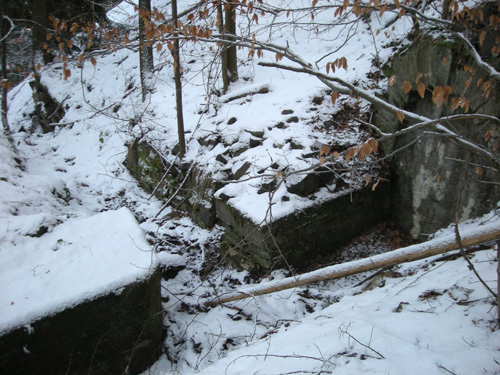

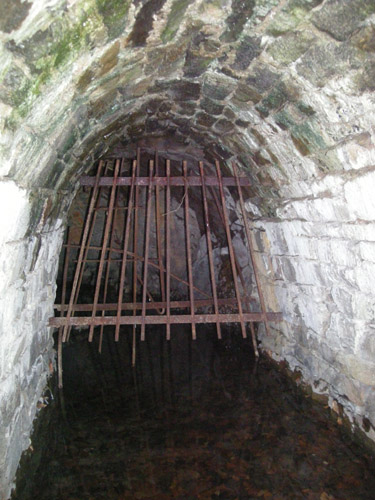

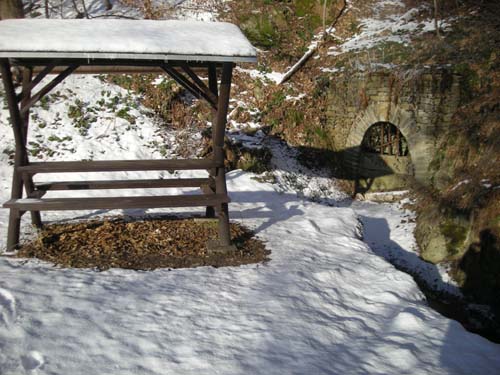

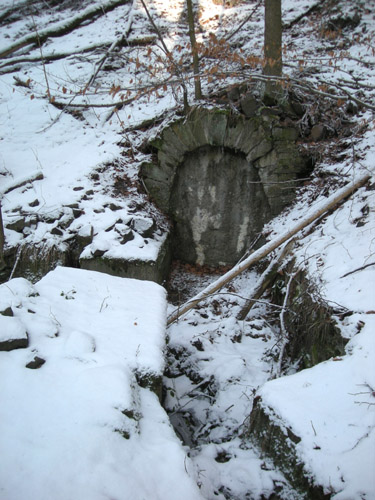

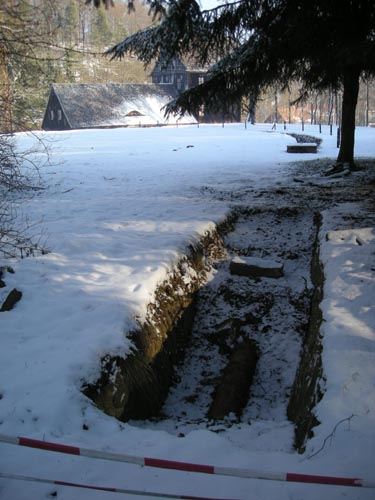

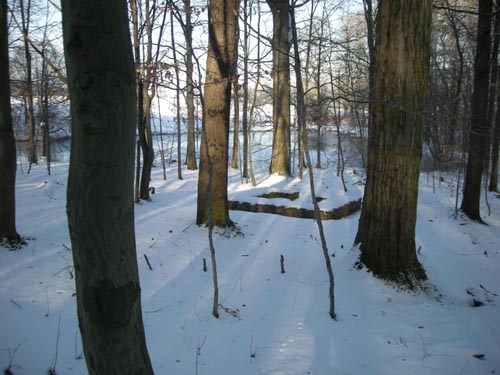

Bedauerlicherweise hat man diese kleine, aber hochinteressante Anlage nach dem Durchschlag der beiden Gegenörter aber bereits 1873 nicht mehr gebraucht und rückgebaut. 1911 hat man dann auch den Förderschacht verfüllt - zunächst nur die unteren 78 m bis unter die Turbinenkammern, nach einem Unglücksfall in den 1950ern dann auch noch den Rest bis obenhin. Wenn man heute hier vorbeikommt, entdeckt man deshalb nur noch die massiven Fundamente des Treibehauses über dem Schacht und die beiden vermauerten Röschenmundlöcher vor und hinter der Halde in der Bobritzsch- Schleife.

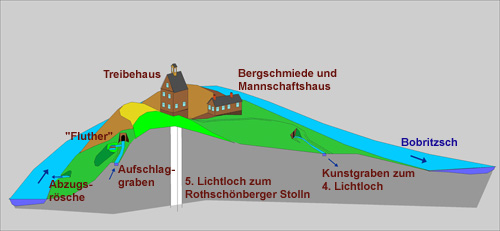

Deshalb skizzieren wir hier einmal, wie in etwa es zwischen 1844 und 1873 hier ausgesehen hat:

Das Treibehaus war sicherlich ein "Typenbau", wie er noch heute am 4. oder 7. Lichtloch zu sehen ist. Auf alles nicht unbedingt Wichtige hat man hier aber verzichtet. Als Mannschafts- und Versammlungsraum wurde die Bergschmiede gleich mit benutzt - die war schön warm und trocken und sowieso unentbehrlich. Der Sprengstoff wurde in einer am Schacht ausgehauenen Kammer sicher untergebracht.

Etwas wirklich Neues ließ man sich aber vor allem für den Antrieb der Maschinen und Pumpensätze einfallen:

Um für Förderung und Wasserhebung während des Stollenbaus nämlich ausreichend Antriebsenergie zur Verfügung zu haben und um dafür - fernab der Straßen und Wege im engen Bobritzschtal - keine konstruktiv aufwendigen und sperrigen Kunsträder installieren zu müssen, hat man hier ganz besondere "Motoren" eingebaut: Nämlich Turbinen.

Insbesondere für die Kunstgezeuge benötigte man nun aber relativ langsam laufende "Motoren", denn die Pumpensätze liefen ja nur mit zwei bis höchstens zehn Spielen pro Minute. Eine schnell rotierende Turbine wäre für deren Antrieb eigentlich völlig ungeeignet gewesen, denn man hätte den Leistungsvorteil durch die Reibungsverluste in einem entsprechend großen Vorgelege-Getriebe zur Reduzierung der Drehzahl wieder eingebüßt.

F. W. Schwamkrug als damals zuständiger Maschinenmeister im Oberbergamt entwickelte speziell für diesen Zweck einen neuen Turbinen-Typ, der später nach ihm benannt wurde. Diese SCHWAMKRUG-Turbine stellt eine von innen beaufschlagte Freistrahlturbine mit liegender Welle dar und erinnert noch sehr stark an ein herkömmliches Wasserrad. Das physikalische Prinzip ist jedoch sehr modern und nutzt im Gegensatz zum Wasserrad nicht allein die Gewichtskraft des Wassers, sondern in erster Linie seine kinetische Energie (den Strömungsdruck) aus. In ganz ähnlicher Form - weiterentwickelt zur PELTON-Turbine - werden noch heute Generatoren in Wasserkraftwerken angetrieben. Hinsichtlich Entstehungszeit und Konstruktion vergleichbar - jedoch mit stehender Welle und gedacht für große Wassermengen bei geringerer Fallhöhe - ist die ebenfalls nach dem Erfinder benannte FURNEYRON-Turbine, derer zwei z.B. in der Grube Alte Hoffnung Erbstolln zu Schönborn-Dreiwerden die Kunstgezeuge angetrieben haben. Ein erhaltengebliebenes, kleineres Exemplar einer solchen Turbine ist heute im historischen Hüttengelände von Muldenhütten unweit des Zylindergebläses zu sehen.

Besonderheit der SCHWAMKRUG-Turbine ist, daß das Antriebswasser über eine Leiteinrichtung stets nur auf einige wenige Turbinenschaufeln gelenkt wurde (partielle Beaufschlagung). Darüber hinaus waren die Schaufeln in der Leiteinrichtung nicht starr angebracht, sondern konnten verstellt werden, so daß je nach verfügbarer Wassermenge und benötigter Leistung die Drehzahl der Turbine sehr einfach regulierbar war. Eine Beschreibung der für das 5. (und später auch für das 4. Lichtloch) vorgesehenen Turbine findet man in der Jahrbuchausgabe von 1850. In der Rubrik Freie und eigenthümliche Aufsätze vermischten Inhaltes gibt es in diesem Jahr einen solchen von Herrn Kunstmeister Schwamkrug zu Freiberg Ueber die Einrichtung und Anwendung vertikaler Turbinen mit theilweiser Beaufschlagung.

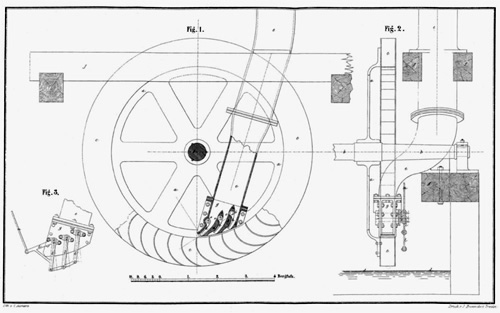

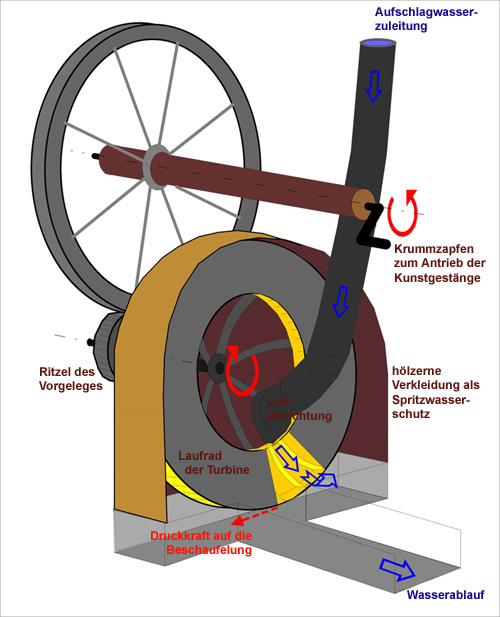

Die folgende Skizze zeigt, wie diese SCHWAMKRUG-Turbine prinzipiell ausgesehen hat (Um die Schaufeln sichtbar zu machen, haben wir die Verkleidung geöffnet und das Rad ein Stück weit "aufgeschnitten").

Die 1846/47 am 5. Lichtloch eingebaute SCHWAMKRUG-Turbine war die erste ihrer Bauart überhaupt. Sie besaß einen Laufraddurchmesser von 1,7 m innen und 2,3 m außen. Die Turbine nutzte eine effektive Fallhöhe des Aufschlagwassers von 10,7 m zwischen Aufschlaggraben und Turbinenablauf und lieferte bei einer Drehzahl von 40 bis 90 Umdrehungen pro Minute eine Leistung von 4,5 PS. Mit dieser Turbine wurden die Kunstgezeuge angetrieben. Ein Wasserrad gleicher Leistung hätte wenigstens den vierfachen Durchmesser ( !! ) gehabt und entsprechend mehr Platz benötigt. Den - analog zur Anordnung der Radstuben am 4.  und 7. Lichtloch - im hier besonders harten Gneis zu schaffen, schätzte man als zu aufwendig ein.

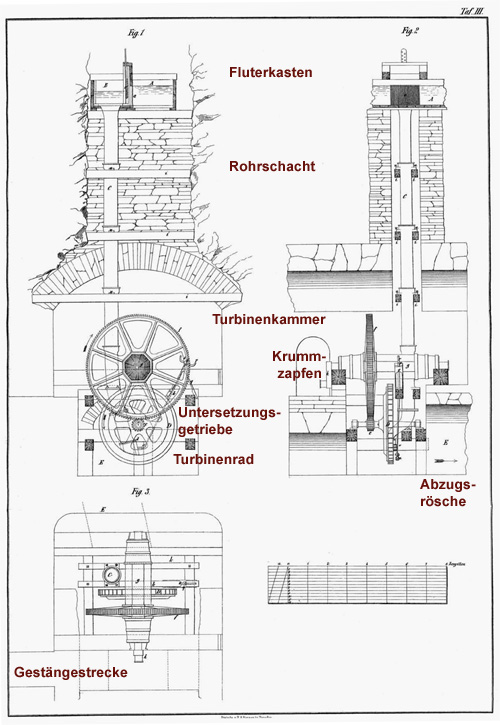

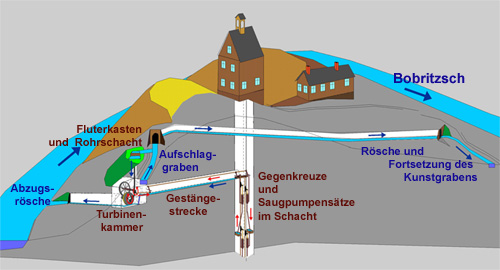

Die folgende Skizze zeigt, wo die Turbine vermutlich eingebaut war - Unterlagen über den tatsächlichen Standort haben wir nämlich noch nicht gefunden und die untertägigen Anlagen sind komplett verfüllt. Aber so ungefähr muß es gewesen sein: Die Rösche am 5. Lichtloch diente jedenfalls nur dazu, das Überschußwasser - rund 7 m unterhalb der Hängebank - am Schacht vorbei in die Fortsetzung des Kunstgrabens zum 4. Lichtloch zu leiten. Unmittelbar vor dieser Rösche war gleich neben dem Aufschlaggraben ein als "Fluther" bezeichneter Wasserkasten eingerichtet, über den die Rohrtour zur Turbine beaufschlagt wurde. Die Turbinenkammer befand sich direkt darunter. Von dort führte auf Höhe der Wellenlager eine Gestängestrecke zum Schacht, deren Wassersaige man wohl auch gleich zur Ableitung des gehobenen Grundwassers nutzte. Das floß zusammen mit dem Antriebswasser der Turbine über eine kurze Rösche wieder in die Bobritzsch ab.

Im Schacht waren acht Saugpumpensätze eingebaut. Das zulaufende Wasser wurde damit rund 80 m vom Schachtsumpf hinauf bis auf das Niveau der Gestängestrecke gehoben. Zwei weitere Pumpensätze, um die noch rund 14 m von der Gestängestrecke bis zur Hängebank zu fördern, konnte man sich sparen.

Die Anlage funktionierte so sicher, daß im Jahr 1852 noch ein weiterer Turbinengöpel für die Förderanlage hinzukam. Im Bergarchiv liegen noch Bauzeichnungen, nach denen zu vermuten ist, daß diese zweite Turbinenkammer unmittelbar neben dem Schacht ausgehauen wurde und die Förderseile von dort durch einen zweiten Schacht zunächst vertikal nach oben und über zwei Seilscheiben ins Treibehaus geführt wurden. Diese Turbine besaß - ganz genau so wie ein Kehrrad - eine doppelte Beschaufelung, um die Drehrichtung der Seilkörbe umkehren zu können.

Eine gleichartige Turbine beabsichtigte man, 1851 auch am 4. Lichtloch zu installieren, nachdem man dort einen "wasserführenden Lettengang" angefahren hatte und die Leistung des Radkunstgezeugs nicht mehr ausreichte, um die Grundwässer zu halten.

1873 hatte man dann die beiden Stollnörter auf die Gegenörter vom 4. bzw. vom 6. Lichtloch durchgehauen und baute die komplette Anlage wieder ab.

Auch am 8. und am 7. Lichtloch waren zeitweise SCHWAMKRUG-Turbinen aufgestellt. Die Turbine am 7. Lichtloch besaß einen beeindruckenden Außendurchmesser von 7,72 m.

Bergrat Friedrich Wilhelm Schwamkrug wurde am 20. Februar 1808 in Schneeberg geboren, war der letzte Kunst- und Maschinenmeister im Freiberger Oberbergamt und hätte im Jahr  2008 seinen 200. Geburtstag gefeiert.

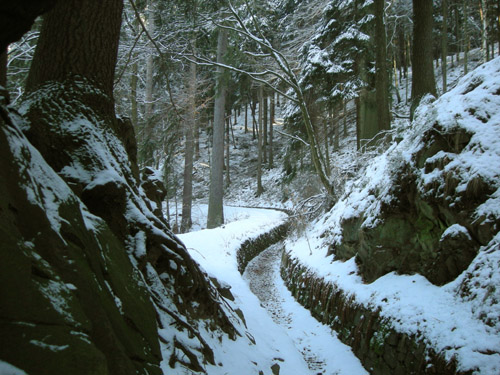

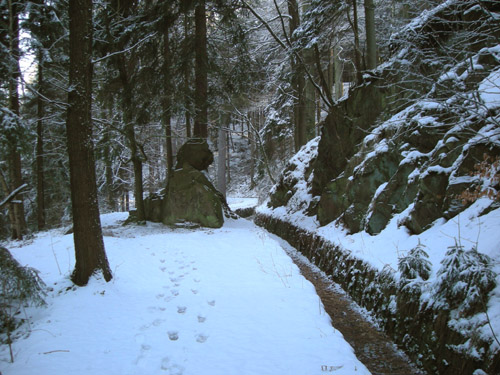

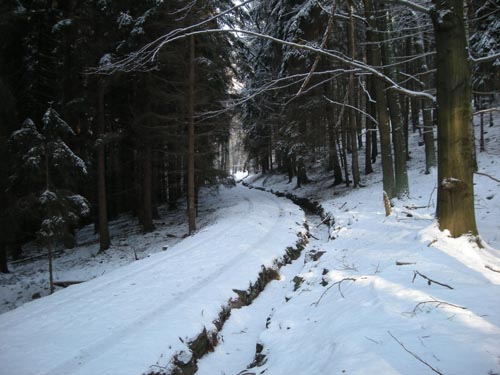

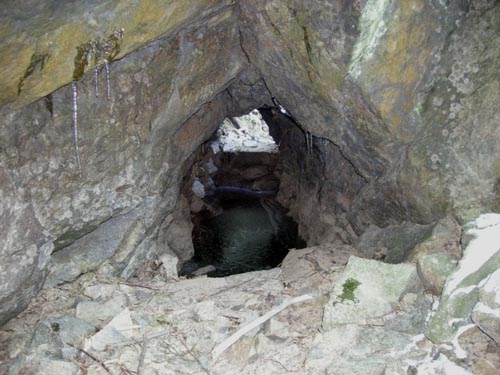

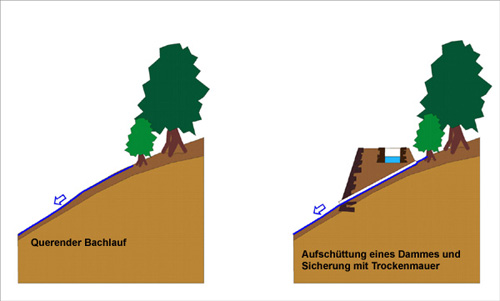

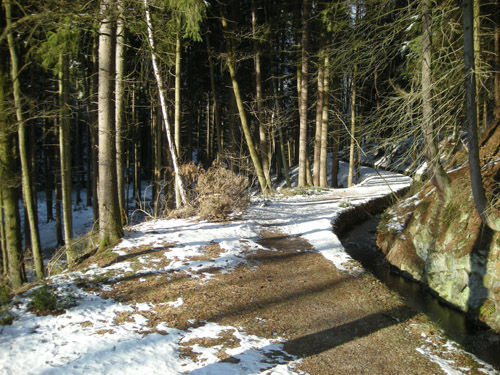

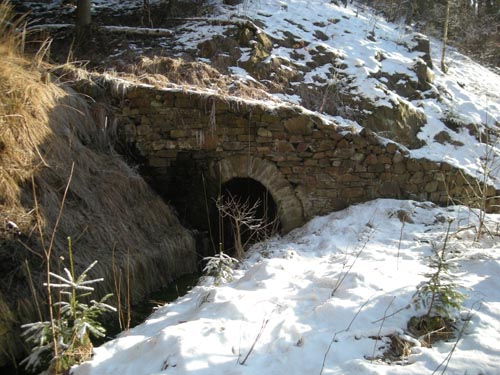

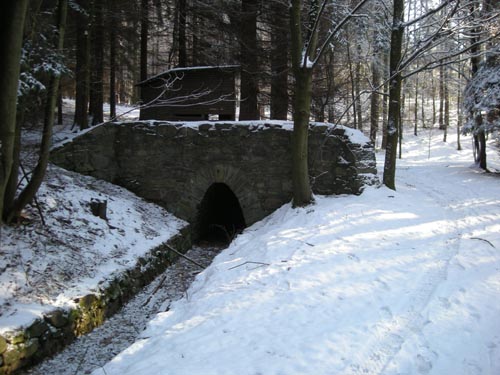

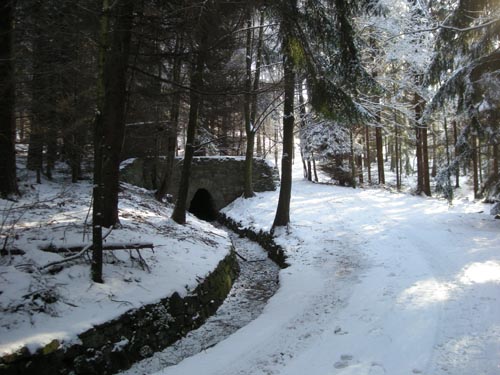

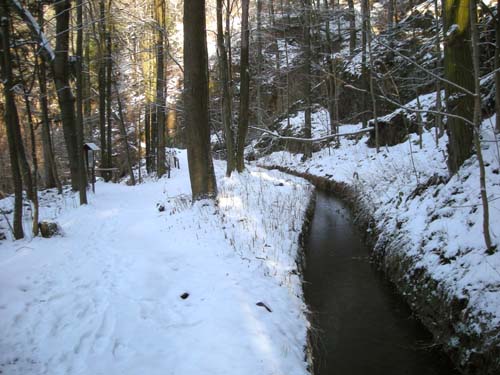

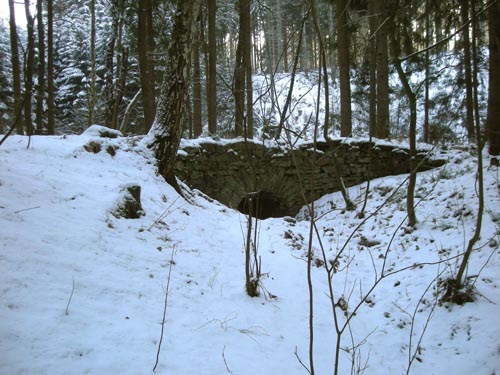

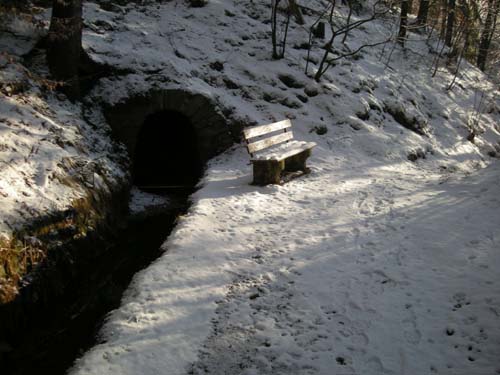

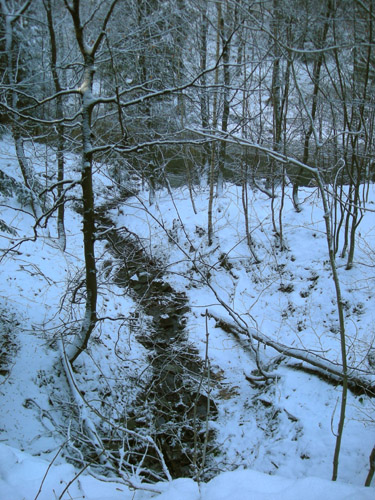

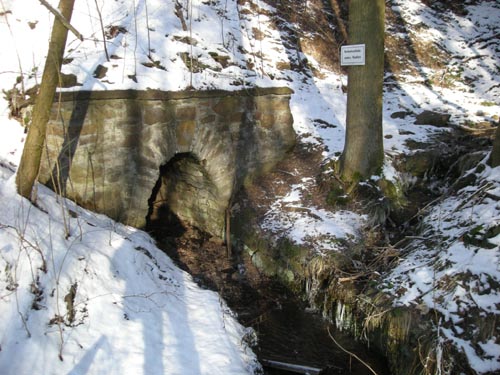

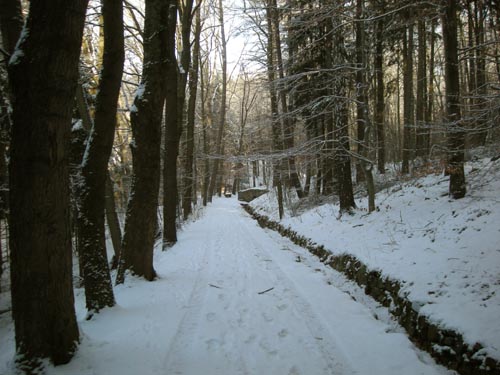

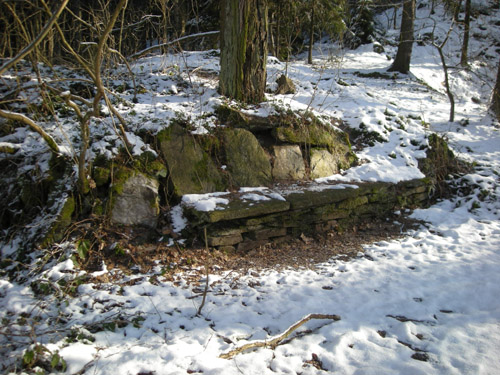

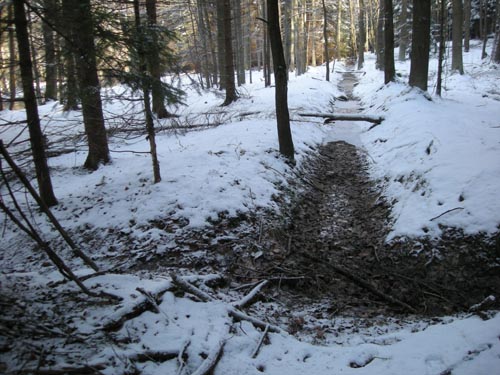

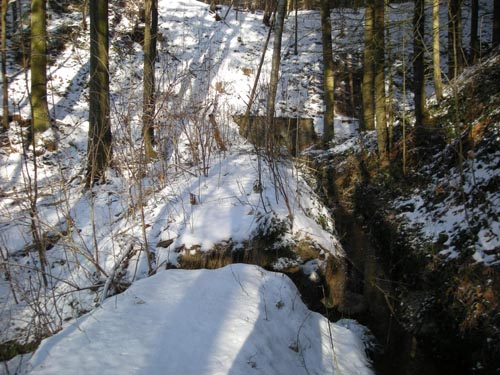

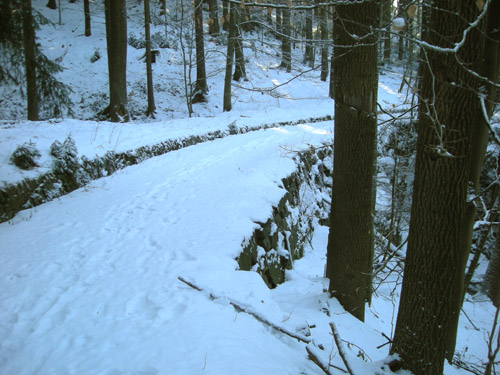

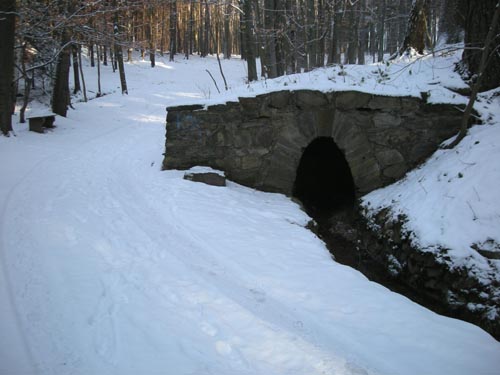

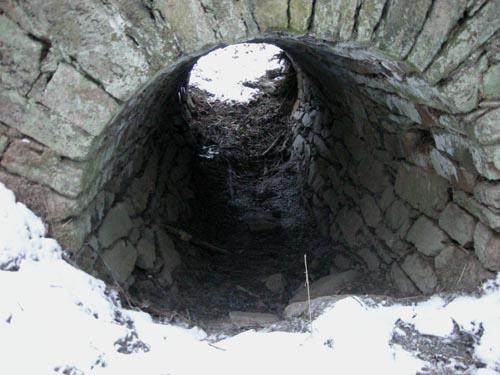

Waren enge Seitentäler oder kleine Bachläufe zu überqueren, entschieden sich die Konstrukteure hier für Schüttdämme, deren Talseite bei größerer Höhe mit Trockenmauerung gestützt wurde. Über eine Rohrtour konnte sicher darunter hindurch der Bachlauf geführt werden.

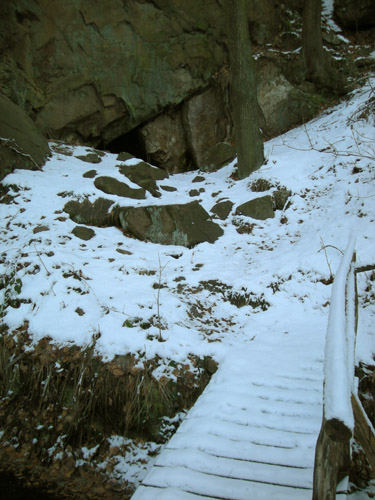

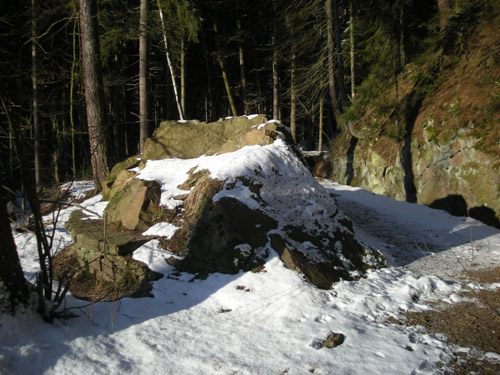

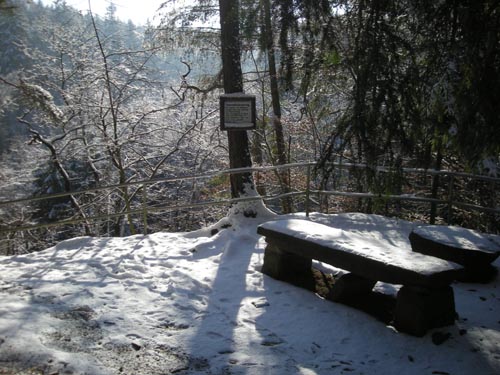

..und bringt uns zu diesem schönen Aussichtspunkt. Und weil der Volksmund natürlich an solch schönen Pläzen auch gern rastet, erzählt er sich eine Sage über diesen Felsen:

Ein Bergmann - vielleicht war es der Geldbote mit den Wochenlöhnen (?) - soll einst hier mit 1000 Talern verunglückt sein. 999 davon hat man wiedergefunden... Sollten Sie also den einen fehlenden Taler entdecken, geben Sie ihn doch bitte bei der Freiberger Berg- und Hüttenknappschaft ab, damit der eine Bergmann nicht noch länger auf seinen Lohn warten muß.


Die Grabentour
5. Lichtloch

Im Übrigen kann man in der Jahrbuchausgabe von 1851 in den Mittheilungen über den Rothschönberger Stolln nachlesen, was allein nur der Bau der Antriebswasserzu- und Ableitung für den Bau des Stollnabschnittes zwischen dem 4. und 5. Lichtloch gekostet hat:

"Die von der Bäckermühle in Krummenhennersdorf über das fünfte und vierte Lichtloch des fiscalischen Rothschönberger tiefen Erbstollens hergestellte Bobritzschbach-Wasserleitung, bestehend in

• 806,7 Lachtern Röschen,

• 830,45 Lachtern offenen gemauerten Gräben,

•   96,9 Lachtern Abzugsrösche beim vierten,

•   48,9 Lachtern Abzugsrösche und Graben beim fünften Lichtloche, und in

• 167 Lachtern Aufschlagsgraben mit 8 Lachtern Spundstück für die Nieder- Reinsberger Mühle,

hat überhaupt 79.293 Thlr. 9 Ngr. 7 Pf. gekostet."

Es ist immer wieder faszinierend, mit wieviel Geschick die Vorfahren die ihnen zur Verfügung stehenden Möglichkeiten ausgenutzt haben. Schon, weil der Bau einer solchen Anlage eine langwierige Sache war, nahmen sie sich wohl auch mehr Zeit als wir heute zum Überlegen und zur Suche nach der cleversten Lösung.

Freilich muß man auch eingestehen, daß der Bau des Rothschönberger Stollns - wenn man so will - eigentlich eine "Investruine" war. Er wurde bekanntlich  im Jahre1844 angeschlagen. Fast zeitgleich, nämlich 1846, stand die erste Dampfmaschine auf dem Schacht Alte Elisabeth zu Freiberg. Die Wasserkraft wurde von moderneren Antriebsmaschinen überholt...

Uns bleibt nur das Staunen über die Findigkeit der Alten und - der Rückweg.

Man kann die Tour genausogut von Reinsberg aus machen und hat dann obendrein die Möglichkeit, an warmen Sommertagen hinterher ins Freibad zu hüpfen, um sich zu erfrischen. Das Tal ist zwar schön schattig und auch im Sommer angenehm kühl - die kleinen Anstiege zwischendrin haben es aber durchaus in sich. Und im Sommer reicht die "Bober" - wie sie auch genannt wird - bestenfalls für ein Fußbad... Viel Spaß beim Wandern !

Glück Auf !

J. B.

Wer nicht zurücklaufen möchte, sondern sich auch das 4. Lichtloch ausführlich anschauen möchte, klicke bitte hier hin: 4. Lichtloch.
